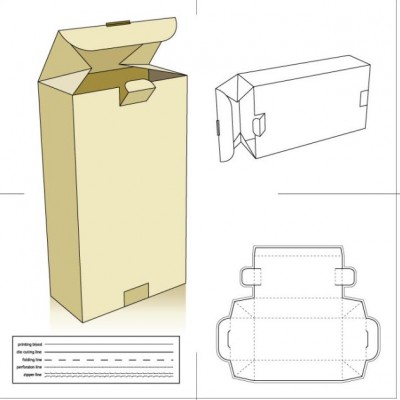

刀模图是在印刷过程 后的整版纸盒展开图，是激光刀模制作第一个关键环节。在印刷制版工序过程中，如果采用的是整页拼版统，可以在印刷制版工序直接输出刀模图，可以有效保证印刷版和激光刀模有统一标准。为了保证在制版过程使模切版不散版，要在大面积封闭图形部分打断留出桥位，这位置通常叫做过桥，过桥宽度对于小块版可设计成3-6mm，对于大块版可留出8-9mm。

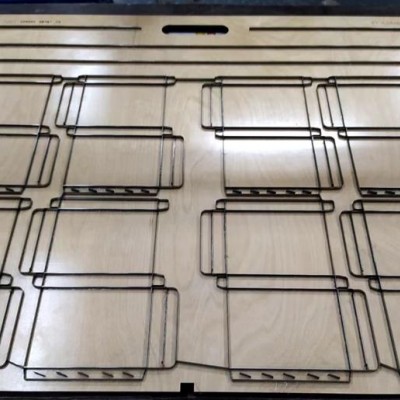

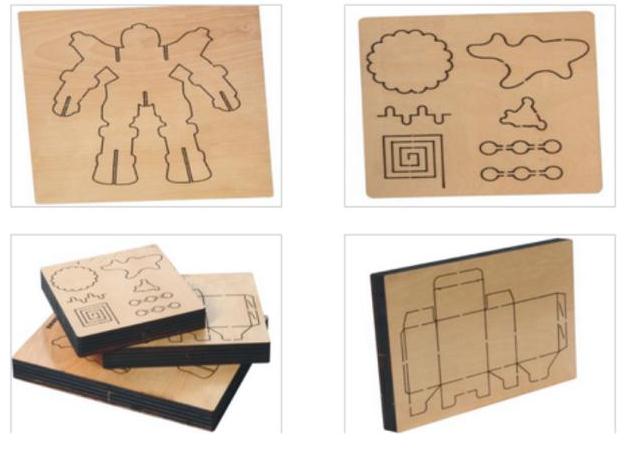

刀模板使用的材料有木质多层胶合板、高密度板、电木板等，目前以木质多层胶合板使用普遍，木质多层胶合板厚度为18mm左右，木质以用硬木胶合板耐用度较高。目前手工锯床切割底板的方式已经淘汰，普遍都是采用激光切割的方式制作。激光切割是由电脑控制的，在激光模机上进行的，它是用激光作为能源，通过激光产生的高温对模板的材料进行切割的方法。进行激光切割首先需要将整版模切输入电脑，由电脑控制模切版，凭借激光头的移动进行切割。激光切割因为使用电脑控制，模切版切割精度很高。底板切割成型后，将同样的图档导入自动弯刀机，将刀模弯折成相应的形状，自动弯刀机采用卷装刀片，一般一卷100米，加工精度和效率都非常高。注意：以上内容来源网络
